Das traditionelle System aus gestapelten Elementen gleicher Höhe ist nicht ohne Grund die meistgenutzte Variante für den Hochwasserschutz

Die innovative Dichtungstechnik im Bodenbereich macht auch die Abschottung von Fußgängerzonen und Einkaufspassagen möglich. Die Kombination von Edelstahlrahmen und Aluminiumsperrblatt erlaubt selbst die Nachrüstung von schwer zugänglichen Räumen oder Kellern.

Das einfach Standardschott benötigt keine aufwendige Montage. Es wird im Einsatzfall entweder auf Zentrierstifte gesetzt und mit Muttern festgeschraubt oder mit massiven Ringschrauben direkt an der Wand fixiert. Griffe an der Platte erleichtern das Handling

Die automatischen Klappen ermöglichen eine extrem hoch auslegbare Überfahrbarkeit: Pkw und Lkw bis zur maximalen Achslast. Im Sinne des Personenschutzes öffnen und schließen die Sperrbretter selbstverständlich kontrolliert und regelbar, ohne gefährliches Hochschnellen.

Hochwassersperre
manuell steckbar

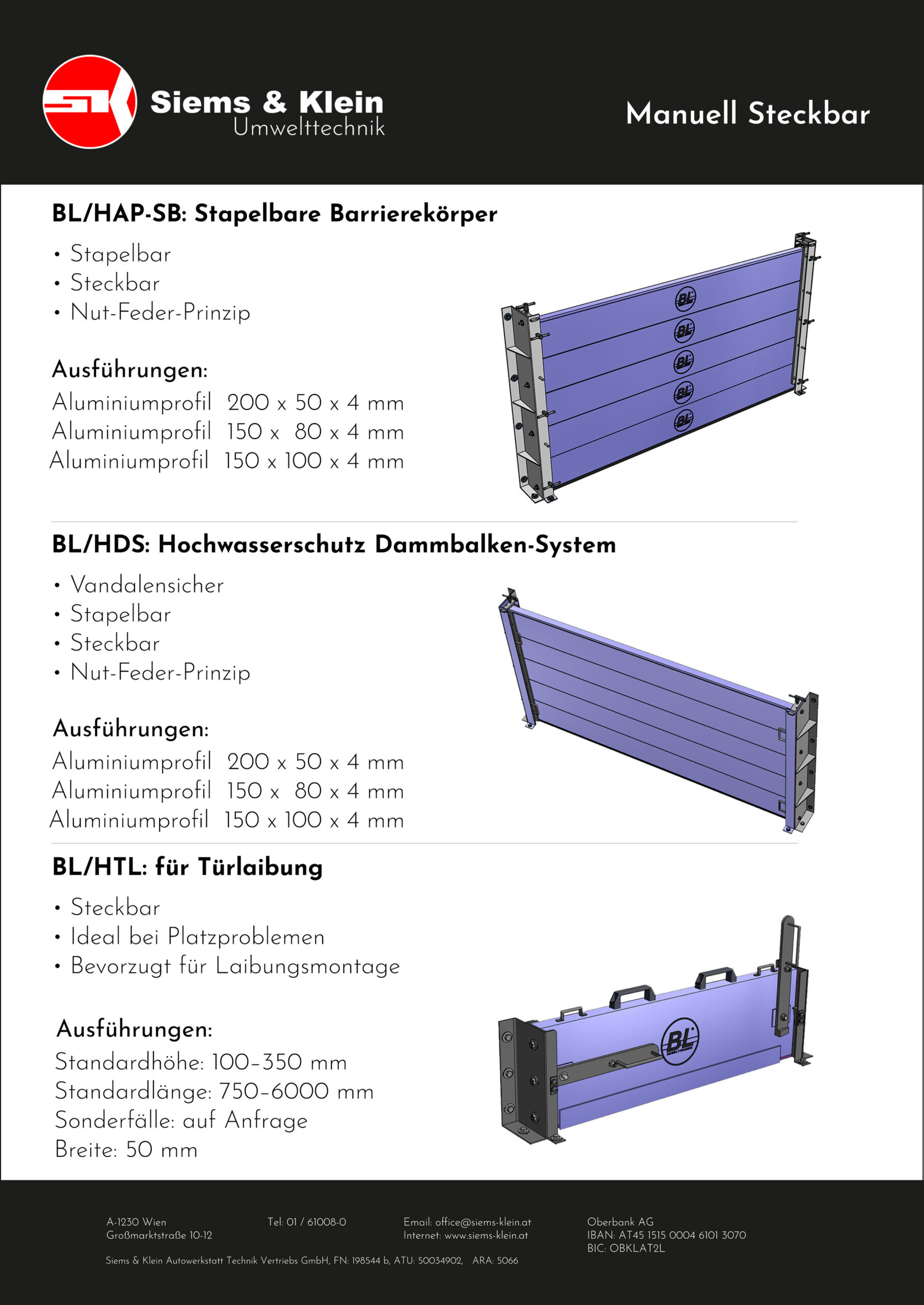

BL/HAP-SB: Stapelbare Barrierekörper

• Stapelbar
• Steckbar
• Nut-Feder-Prinzip

Ausführungen:

• Aluminiumprofil 200 x 50 x 4 mm
• Aluminiumprofil 150 x 80 x 4 mm
• Aluminiumprofil 150 x 100 x 4 mm

Die U-Aufnahmen beinhalten über die gesamte Stauhöhe eine 10-mm-Dichtung und eine Druckschiene. Im Hochwasserfall werden die Aluminiumprofile zwischen Dichtung und Druckschiene eingeschoben.

Seitliche Knebelschrauben gewährleisten die Abdichtung.

Die oberen Knebelschrauben verhindern das Aufschwimmen der Sperrkörper.

BL/HDS: Hochwasserschutz Dammbalken-System

• Vandalensicher
• Stapelbar
• Steckbar
• Nut-Feder-Prinzip

Ausführungen:

• Aluminiumprofil 200 x 50 x 4 mm
• Aluminiumprofil 150 x 80 x 4 mm
• Aluminiumprofil 150 x 100 x 4 mm

Das HDS-System wurde speziell für den öffentlichen Bereich entwickelt, es ist besonders vandalensicher: Die Aufnahmen enthalten keine losen Teile, Dichtungen oder Führungsleisten. So kann nichts beschädigt werden.

Unser gebrauchsmustergeschütztes Dichtsystem basiert auf einem mobilen Dichtschieber mit umlaufender Dichtung, mobilem Pressschieber und variabler Anpresseinheit für die Bodenanformung. Die Abdichtseite kann je nach Wasserstand frei gewählt werden. Die Verspannung mit Pressschieber gewährleistet höchste Stabilität.

BL/HTL: für Türlaibung

• Steckbar
• Ideal bei Platzproblemen
• Bevorzugt für Laibungsmontage

Ausführung:

• Standardhöhe: 100–350 mm
• Standardlänge: 750–6000 mm
• Sonderfälle:    auf Anfrage
• Breite:  50 mm

Die HTL zeigte in Tests und in der Praxis die besten Dichtigkeitswerte und gilt weltweit als eine der dichtesten Hochwassersperren. Sie eignet sich besonders für begrenzte Platzverhältnisse. Aus Sicherheitsgründen ist die Abschottungshöhe auf 350 mm begrenzt.

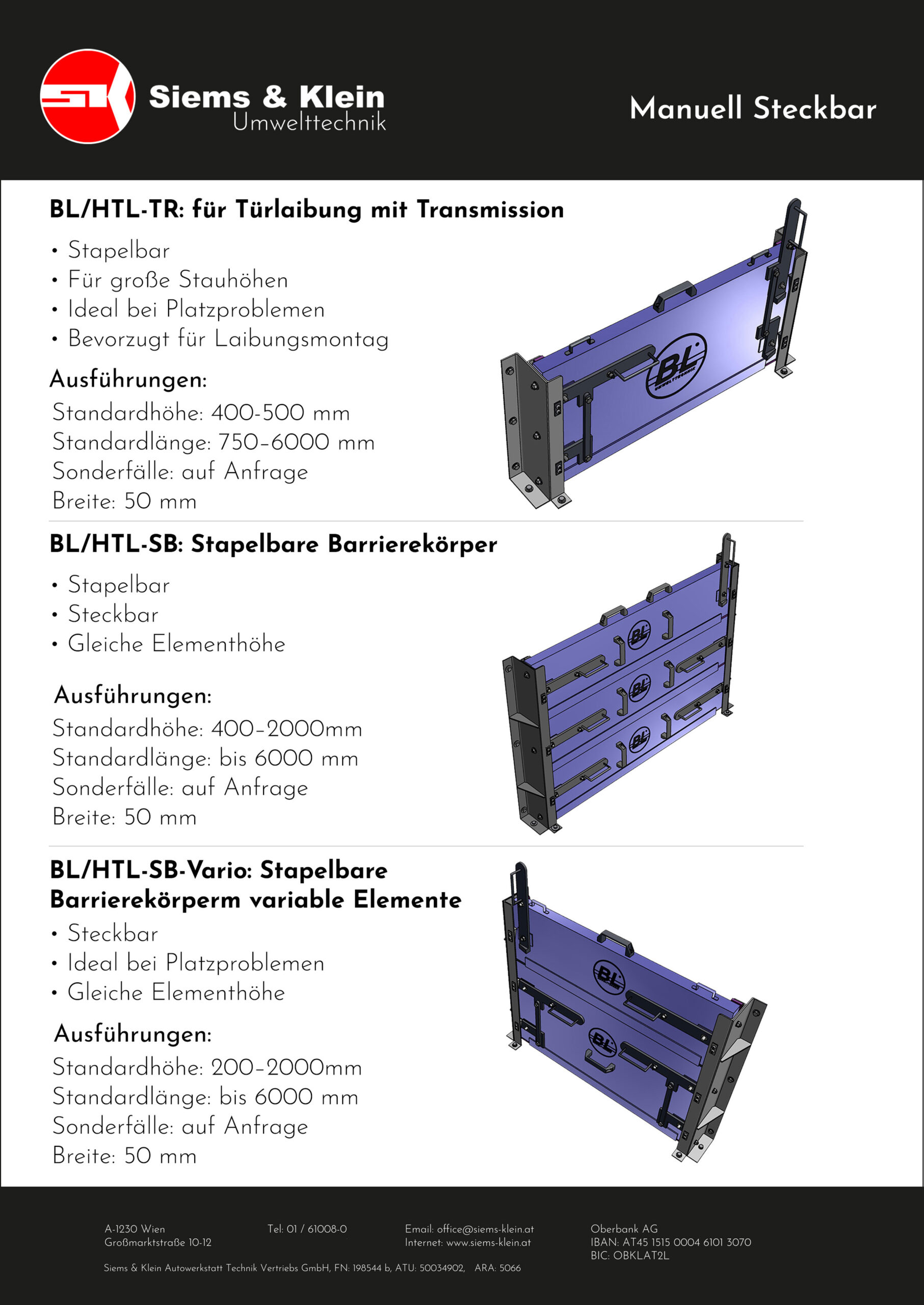

BL/HTL-TR: für Türlaibung mit Transmission

• Steckbar
• Für große Stauhöhen
• Ideal bei Platzproblemen
• Bevorzugt für Laibungsmontage

Ausführung:

• Standardhöhe: 400–500 mm
• Standardlänge: 750–6000 mm
• Sonderfälle:    auf Anfrage
• Breite:  50 mm

Die 4-Punkt-Verriegelung der HTL-TR sorgt für höchste Stabilität und Dichtigkeit. Diese Hochwassersperre ist die perfekte Lösung für große Stauhöhen (400–500 mm). Die Transmissionskonstruktion der Schwenkhebel sorgt für eine besonders kraftvolle 4-Punkt-Absicherung, die höchste Dichtigkeit erzielt. Um den Barrierekörper einzusetzen, werden die Spannhebel auf dem Sperrkörper senkrecht gestellt, der Sperrkörper in die U-förmigen Aufnahmen eingeführt und die Barriere durch Schwenken der Hebelarme in die Horizontale mit Rastknöpfen fixiert. Die Presskraft ist einstellbar.

BL/HTL-SB: Stapelbare Barrierekörper

• Steckbar
• Stapelbar
• Gleiche Elementhöhe

Ausführungen:

• Standardhöhe: 400–2000mm
• Standardlänge: bis 6000 mm
• Sonderfälle:    auf Anfrage
• Breite:  50 mm

Der herausragende Vorteil der HTL-SB liegt darin, dass jedes Element einzeln eingesetzt und verriegelt werden kann. Ganz schnell und einfach lässt sich so die Abschottungshöhe dem Hochwasserstand anpassen. Diese Sperre kann sowohl innerhalb als auch außerhalb der zu schützenden Öffnung montiert werden.

BL/HTL-SB-Vario: Stapelbare Barrierekörper, variable Elementhöhe

• Steckbar
• Stapelbar
• Gleiche Elementhöhe

Ausführungen:

• Standardhöhe: 200–2000mm
• Standardlänge: bis 6000 mm
• Sonderfälle:    auf Anfrage
• Breite:  50 mm

Anzahl und Höhe der Sperrkörper sind frei wählbar.

Innerhalb der statischen Grenzen für die Gesamtstauhöhe und die Gesamtlänge der Barriere bietet das Vario-System eine individuelle Lösung für jeden Bedarf.

Die Hochwassersperre besteht aus zwei oder mehreren rechteckigen, stoffschlüssigen Aluminium-Hohlprofilkörpern. Am untersten Körper ist eine kompressible, hoch anpassungsfähige Spezialdichtung angebracht Jeder weitere Körper hat eine leicht komprimierbare Dichtung. Die Dichtungen sind alterungs- und medienbeständig und hochflexibel. Je nach den technischen Anforderungen sind die Elemente mit 2-fach- oder 4-fach-Verriegelung ausgestattet.

Hochwassersperre
Manuell drehbar

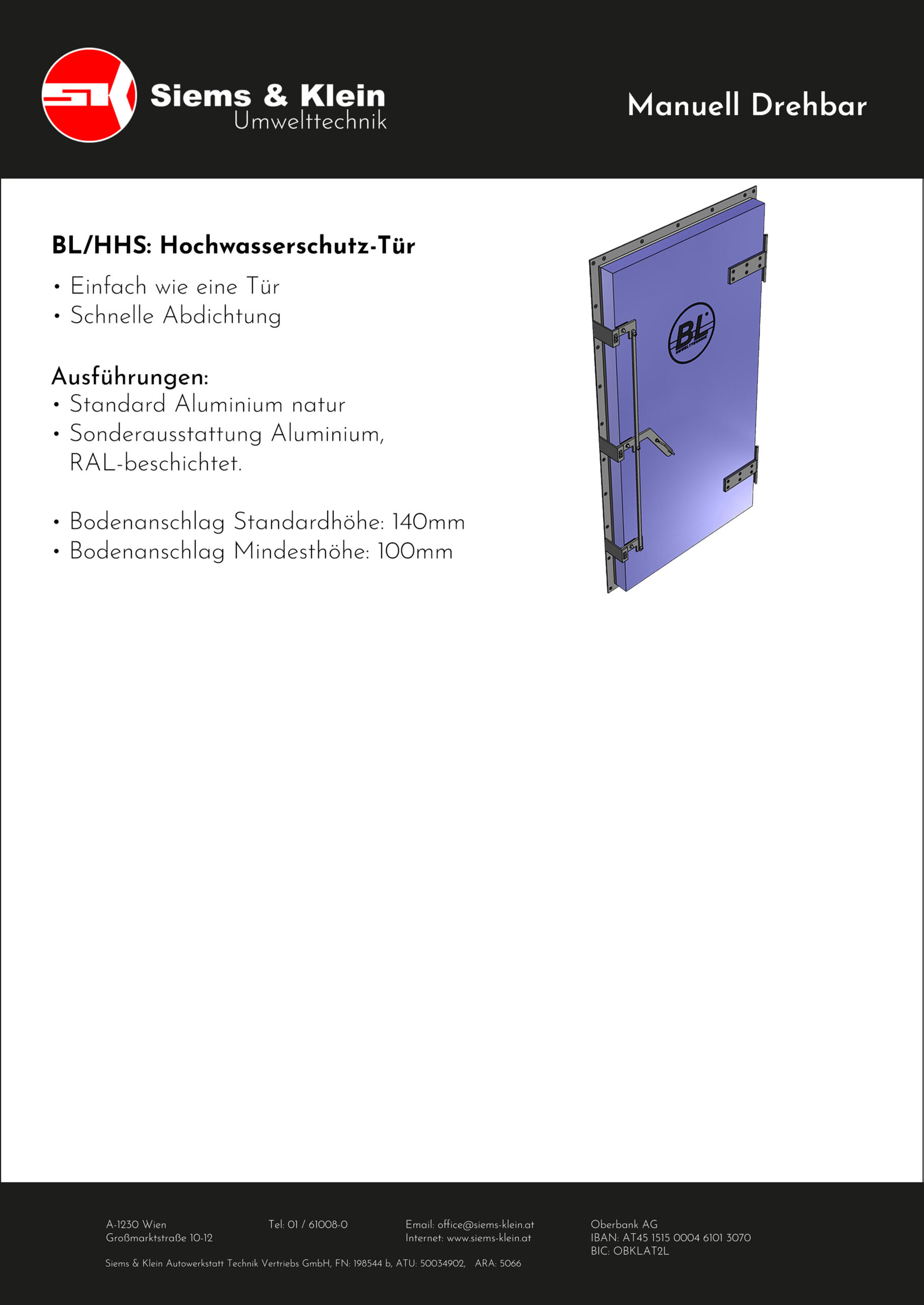

BL/HHS: Hochwasserschutz-Tür

• Einfach wie eine Tür
• Schnelle Abdichtung

Material Sperrkörper:

• Standard Aluminium natur
• Sonderausstattung Aluminium, RAL-beschichtet.

Bodenanschlag Standardhöhe: 140mm
Bodenanschlag Mindesthöhe: 100mm

Unsere innovative Dichtungstechnik im Bodenbereich macht auch die Abschottung von Fußgängerzonen und Einkaufspassagen möglich. Die Kombination von Edelstahlrahmen und Aluminiumsperrblatt erlaubt selbst die Nachrüstung von schwer zugänglichen Räumen oder Kellern.

Diese Spezialtür kann auch bei plötzlichen Überschwemmungen, (z. B. Platzregen), schnell und einfach per Hand geschlossen werden. Die Höhe der Abdichtung ist wählbar, natürlich bis zur kompletten Rundum-Abdichtung. Die Konstruktion ist so ausgelegt, dass eine Abdichtung mit dem oder gegen den Wasserdruck funktioniert.

Sperrplatten Fensterabschottungen

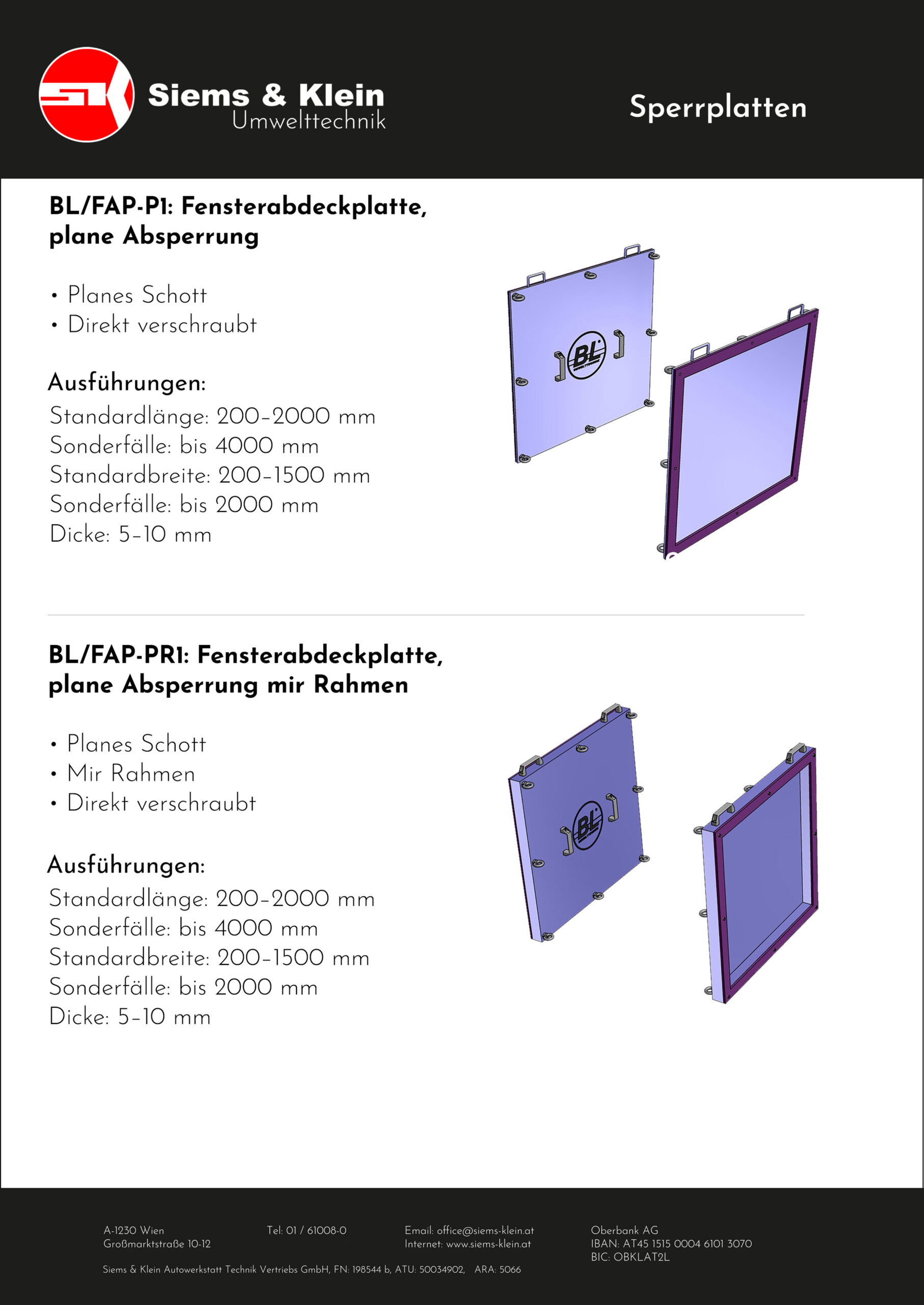

FAP–P: Fensterabdeckplatte, plane Absperrung

• Planes Schott
• Direkt verschraubt

Ausführung:

• Standardlänge: 200–2000 mm
• Sonderfälle: bis 4000 mm
• Standardbreite: 200–1500 mm
• Sonderfälle: bis 2000 mm
• Dicke: 5–10 mm

Das einfach Standardschott BL/FAP-P1 benötigt keine aufwendige Montage. Es wird im Einsatzfall entweder auf Zentrierstifte gesetzt und mit Muttern festgeschraubt oder mit massiven Ringschrauben direkt an der Wand fixiert. Griffe an der Platte erleichtern das Handling. Eine spezielle Wandhalterung zur Lagerung der Platte bieten wir auf Anfrage an.

Jedes Schott wird mit dem Dichtmaterial ausgestattet, das am besten zum jeweiligen Untergrund passt.

FAP–P: Fensterabdeckplatte, plane Absperrung

• Planes Schott
• Mit Rahmen
• Direkt verschraubt

Ausführung:

• Standardlänge: 200–2000 mm
• Sonderfälle: bis 4000 mm
• Standardbreite: 200–1500 mm
• Sonderfälle: bis 2000 mm
• Dicke: 5–10 mm

Zur BL/FAP-PR1 gehört ein Rahmen mit Dichtung, den örtlichen Verhältnissen genau angepasst. So stellen auch Fensterbretter kein Problem dar.

Eine aufwendige Montage ist nicht nötig: Das Schott wird im Einsatzfall entweder auf Zentrierstifte gesetzt und mit Muttern festgeschraubt oder mit massiven Ringschrauben direkt an der Wand fixiert. Griffe an der Platte erleichtern das Handling. Eine spezielle Wandhalterung zur Lagerung der Platte bieten wir auf Anfrage an. Massive Ringschrauben sorgen für eine sichere Anpressung. Jeder Rahmen wird mit dem Dichtmaterial ausgestattet, das am besten zum jeweiligen Untergrund passt.

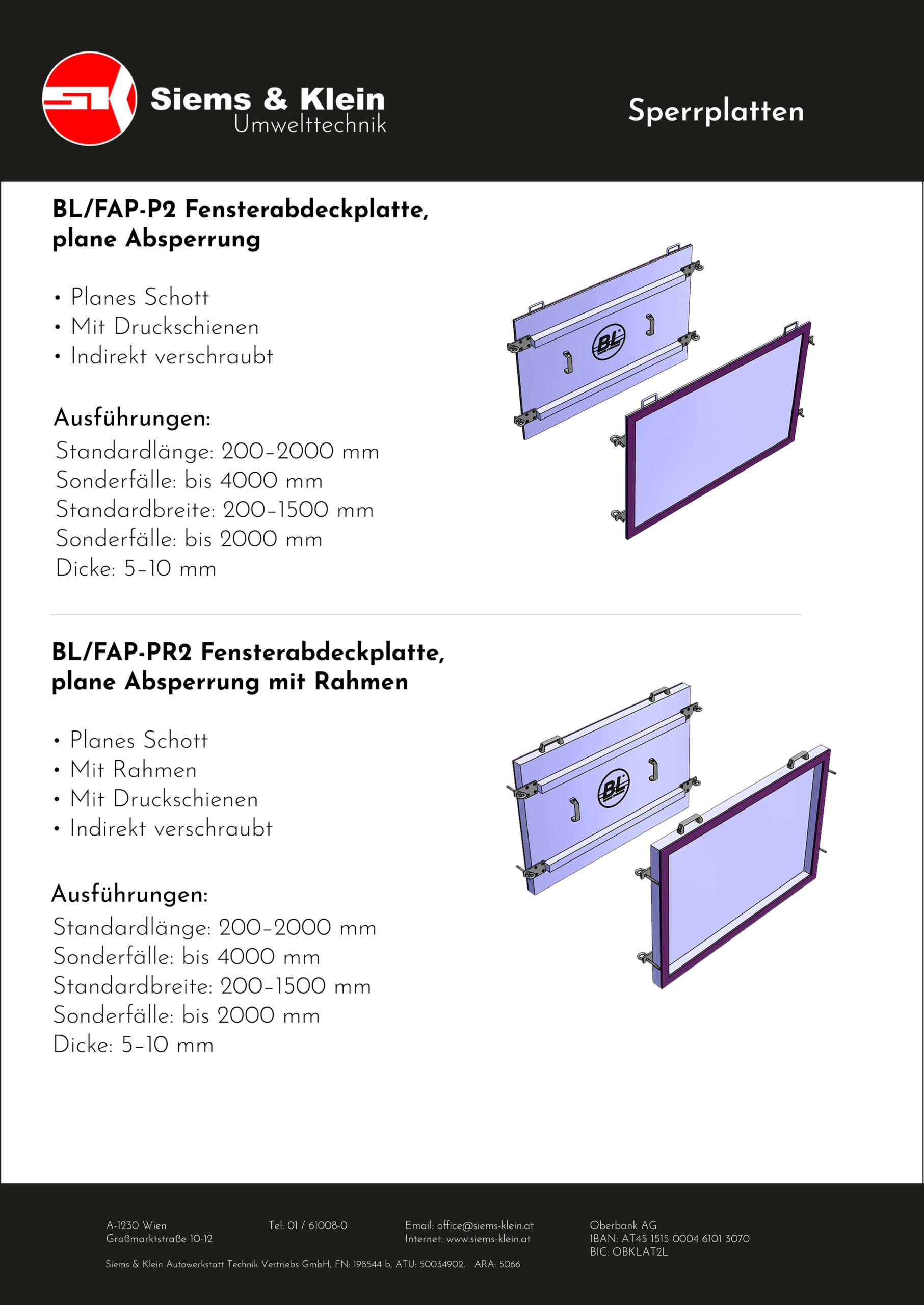

FAP–P: Fensterabdeckplatte, plane Absperrung

• Planes Schott
• Mit Druckschienen
• Indirekt verschraubt

Ausführung:

• Standardlänge: 200–2000 mm
• Sonderfälle: bis 4000 mm
• Standardbreite: 200–1500 mm
• Sonderfälle: bis 2000 mm
• Dicke: 5–10 mm

Die Abdeckplatte BL/FAP-P2 besteht aus Aluminium oder wahlweise Stahl. Dank der Verstärkung durch die integrierten Pressschienen/Druckschienen kommt diese Abdeckung mit nur vier Haken bzw. Schrauben aus und lässt sich so besonders leicht und schnell montieren. Im Einsatzfall setzt man die Platte auf das Gewinde der Ringschrauben und fixiert sie mit diesen anschließend an der Wand. Griffe und Ösen erleichtern das Handling. Das Schott kann an Wandhaken gelagert werden. Jede Platte wird mit dem Dichtmaterial ausgestattet, das am besten zum jeweiligen Untergrund passt.

FAP–PR: Fensterabdeckplatte, plane Absperrung mit Rahmen

• Planes Schott
• Mit Rahmen
• Mit Druckschienen
• Indirekt verschraubt

Ausführung:

• Standardlänge: 200–2000 mm
• Sonderfälle: bis 4000 mm
• Standardbreite: 200–1500 mm
• Sonderfälle: bis 2000 mm
• Dicke: 5–10 mm

Die innen oder außen verstärkte BL/FAP-PR2 besteht aus Aluminium oder wahlweise Stahl. Zur Platte gehört ein Rahmen mit Dichtung, den örtlichen Verhältnissen genau angepasst. So stellen auch Fensterbretter kein Problem dar. Im Einsatzfall setzt man das Schott auf das Gewinde der Ringschrauben und fixiert es mit diesen anschließend an der Wand. Griffe und Ösen erleichtern das Handling. Das Schott kann an Wandhaken gelagert werden. Jede Platte wird mit dem Dichtmaterial ausgestattet, das am besten zum jeweiligen Untergrund passt. Massive, verstärkte Pressschienen aus Alu oder Stahl sorgen für zuverlässige Anpressung.

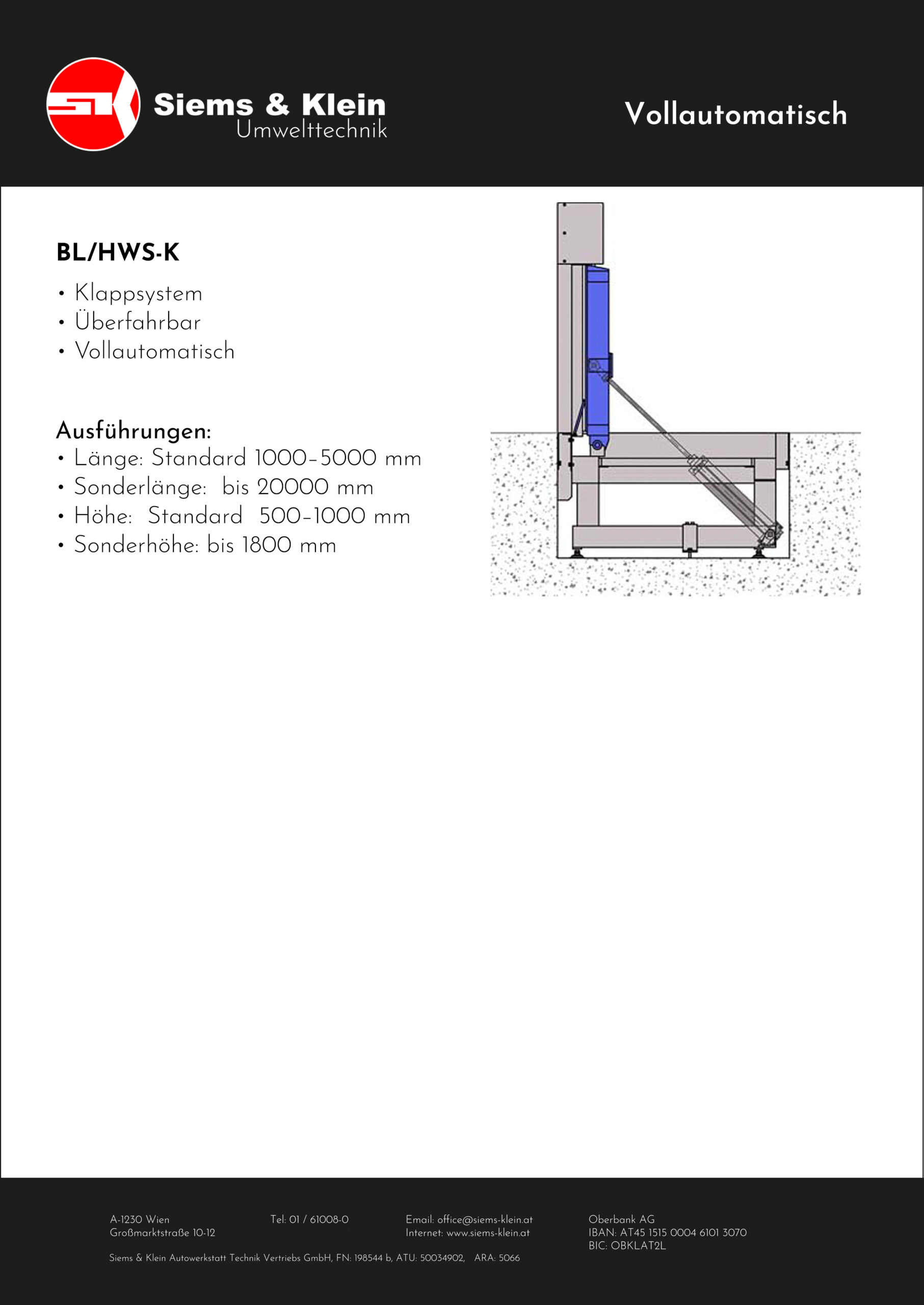

Hochwasserschutzklappe

Universell nutzbar

• Klappsystem
• Überfahrbar
• Vollautomatisch

Ausführung:

• Länge: Standard 1000–5000 mm
• Sonderlänge:  bis 20000 mm
• Höhe:  Standard  500–1000 mm
• Sonderhöhe: bis 1800 mm

Das vollautomatische, elektro-pneumatisch gesteuerte System für Gebäude, Tiefgaragen, Geländezufahrten, sogar ganze Straßen!

Die automatischen Klappen ermöglichen eine extrem hoch auslegbare Überfahrbarkeit: Pkw und Lkw bis zur maximalen Achslast. Im Sinne des Personenschutzes öffnen und schließen die Sperrbretter selbstverständlich situationsangepasst kontrolliert und regelbar, ohne gefährliches Hochschnellen.

Die vollautomatische Funktionsweise ist der Garant für permanenten Hochwasserschutz. Integrierte Sicherheitsmaßnahmen gewährleisten die sichere Funktion auch bei komplettem Energieausfall.

• Sensorische Erkennung Flüssigkeiten aller Art
• Manuelle Auslösung per Druckknopf oder Fernauslösung
• Intelligentes Sicherheitskonzept mit akustischen und optischen Vorwarneinrichtungen
• Abschließende Arretierung des Sperrkörpers in vertikaler Stellung
• Rückstellung in Ausgangslage durch Knopfdruck
• Überfahrbelastbarkeit des Systems im Ruhezustand kundenspezifisch anpassbar
• Einbaulage unabhängig von Anströmrichtung der Flüssigkeit
• Ausführung aller außen liegenden Komponenten standardmäßig aus Edelstahl V2A (1.4301)
• Rutschfeste Oberfläche
